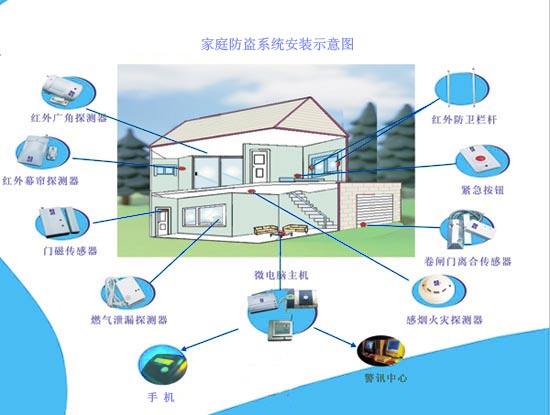

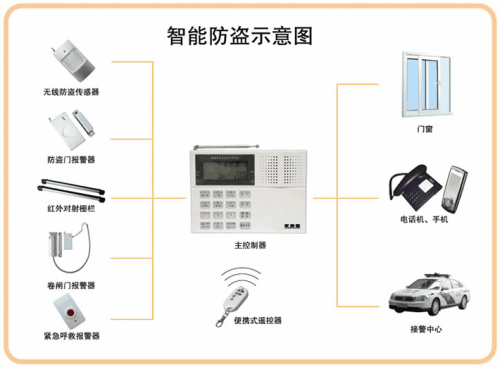

防盗系统在中山人的生活中也是必不可以少的,很多人家中都会安装防盗系统,为了保障家人的安全。但如果才能合理的布置防盗呢?中山科锋给大家一个防盗系统的方案。
案例应用说明
1、在很多围墙周界报警系统应用案例中,往往围墙距离比较长,这种情况几乎都会选用总线扩充型报警主机,而当围墙距离超过3公里时,如果所选择的报警主机总线传输方式不当,极可能造成报警信息不能可靠传输或者传输不及时的现象。本案例利用485总线光纤传输和485中继级连延伸的特性,枚举在长距离围墙周界报警防范系统中的典型应用。
2、报警主机在长距离周界报警系统的应用优势有以下几个方面:
1)、主机自带4条485扩充总线,每条总线均可直接延伸不小于1000M距离。
2)、总线传输接口方式为符合TIA/EIA-485国际标准的RS-485信号,标准RS485信号既可以用市面各种485中继器逐级延伸传输距离(一般每级延伸距离不低于1000M),也可以利用光纤通过485数据光端机几乎无限制地进行超长距离的数据无损传输。
3)、具备AW-BIX01单防区单输出总线扩充模块和AW-BIX02双防区总线扩充模块可供选择,周界报警防区如不需要灯光或警号等联动要求时,建议采用AW-BIX02双防区模块扩充防区;若有灯光或警号等联动要求时,建议使用AW-BIX01单防区单输出模块,利用该模块引出的输出通道可直接驱动一个小型电路板继电器(注意驱动电流不要超过200mA)对大功率设备(如照明、警号等)的电源进行开关控制。这种利用扩充模块本地输出控制的方法不仅为施工和系统运行维护带来极大的便利,也使系统造价大大降低。
4)、多数情况下,长距离的围墙周界都会分布多个门岗警卫室,而且一般是每个门岗管理各自所在附件区域围墙,因此也需要各门岗能方便对相应区段围墙报警系统进行管理与控制;根据本案系统图可以看出,只需在每个门岗设置一个分控键盘,并将相应管理区域周界安装的总线扩充模块划分到一个子系统,即可实现对相应周界区域报警子系统进行报警管理与撤布防控制,也可对输出通道连接的设备(如照明)进行控制。
3、在周界报警系统管理中心,既可以直接通过AW-BK00C系统控制键盘对整个报警系统进行管理与控制,也可以将报警主机通过自带的RS232通信口连接到管理电脑,通过综合安防集成管理软件进行更加直观的控制与管理。若需要,报警系统还可通过配备AW-BPC模块将报警信息通过电话线上传到“110”接警中心。
